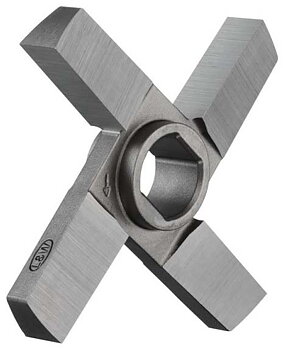

Lars Öqvist AB - U-200 mm

Montering och skötsel:

Kvarnsatsen monteras enligt ovan bild, sett utifrån snäckhuset (kvarnhuset).

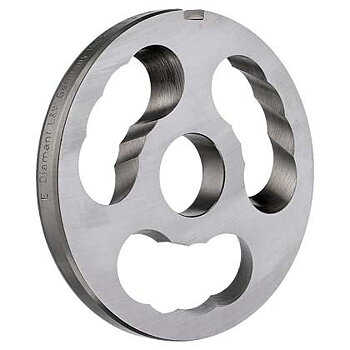

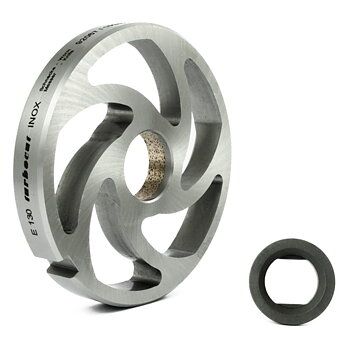

1. Nollskivan (3 stora hål) längst in.

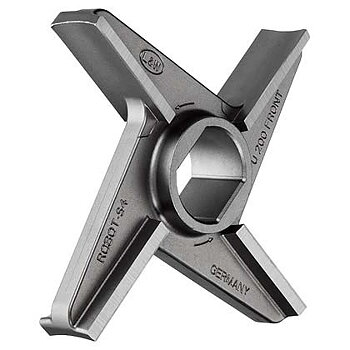

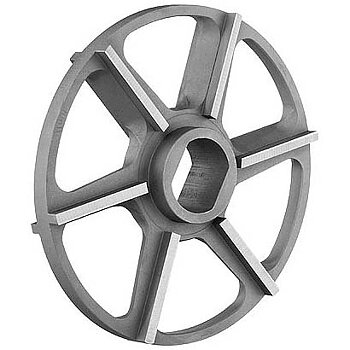

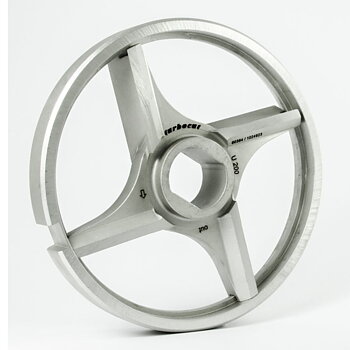

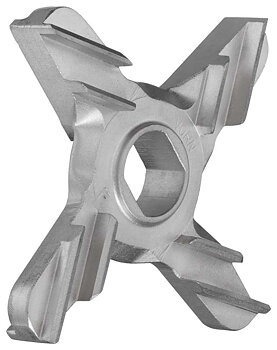

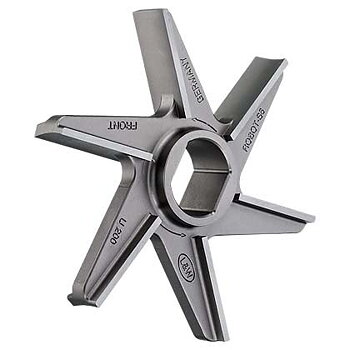

2. Dubbelkniv nr 1 monteras i motsols riktning.
3. Mellanskivan (oftast 13 mm).
4. Dubbelkniv nr 2 monteras i motsols riktning.

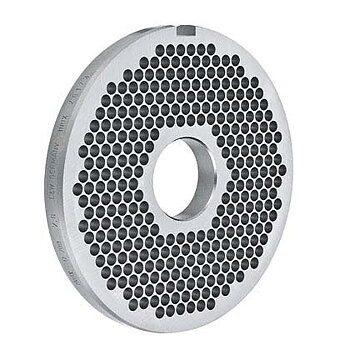

5. Slutskivan (2-8 mm) bestämmer färsens grovlek.
6. Spännring (smal) för att hålla kvarndelarna på plats.
7. Snäckhusmutter (även kallad kvarnhus- eller slutmutter) monteras och dras åt, men bara med fingertopparna. Måste man dra hårdare för att få en bra färs så är kvarnsatsen slö och behöver slipas.

Blanda aldrig kvarndelar från olika kvarnsatser med varandra utan håll alltid ihop dem som en enhet vid malning, diskning och slipning etc. På detta vis håller sig kvarnsatsen som längst "vass" och ni uppnår högsta kvalitet på malningen.

Måttuppgifter:

Modell	Hålskivans Ø	Hålskivans navhål	Knivens navhål
R-70	70 mm	Ø 17 mm	12 x 9 mm
H-82	82 mm	Ø 22 mm	16 x 12 mm
A-90	90 mm	Ø 24 mm	18 x 15 mm
B-98	98 mm	Ø 26 mm	19 x 15 mm
C-106	106 mm	Ø 28 mm	20 x 16 mm
D-114	114 mm	Ø 29 mm	21 x 17 mm
E-130	130 mm	Ø 32 mm	23 x 19 mm
F-150	150 mm	Ø 38 mm	28 x 22 mm
G-160	160 mm	Ø 42 mm	32 x 23 mm
U-200	200 mm	Ø 52 mm	40 x 32 mm
WK-250	250 mm	Ø 63 mm	42 x 32 mm
